Verschleißfeste Rohrtypen, Materialien und Anwendungen

Verschleißfeste Rohre können in zahlreichen Standard- und kundenspezifischen Konfigurationen gefertigt werden, um die individuellen Anforderungen an Verschleißlösungen gerecht zu werden. Hierbei besprechen wir die Rohrkonfigurationen, definieren die zu verwendenden Rohrmaterialien sowie die spezifischen Anwendungen des Kunden.

Auf dieser Seite

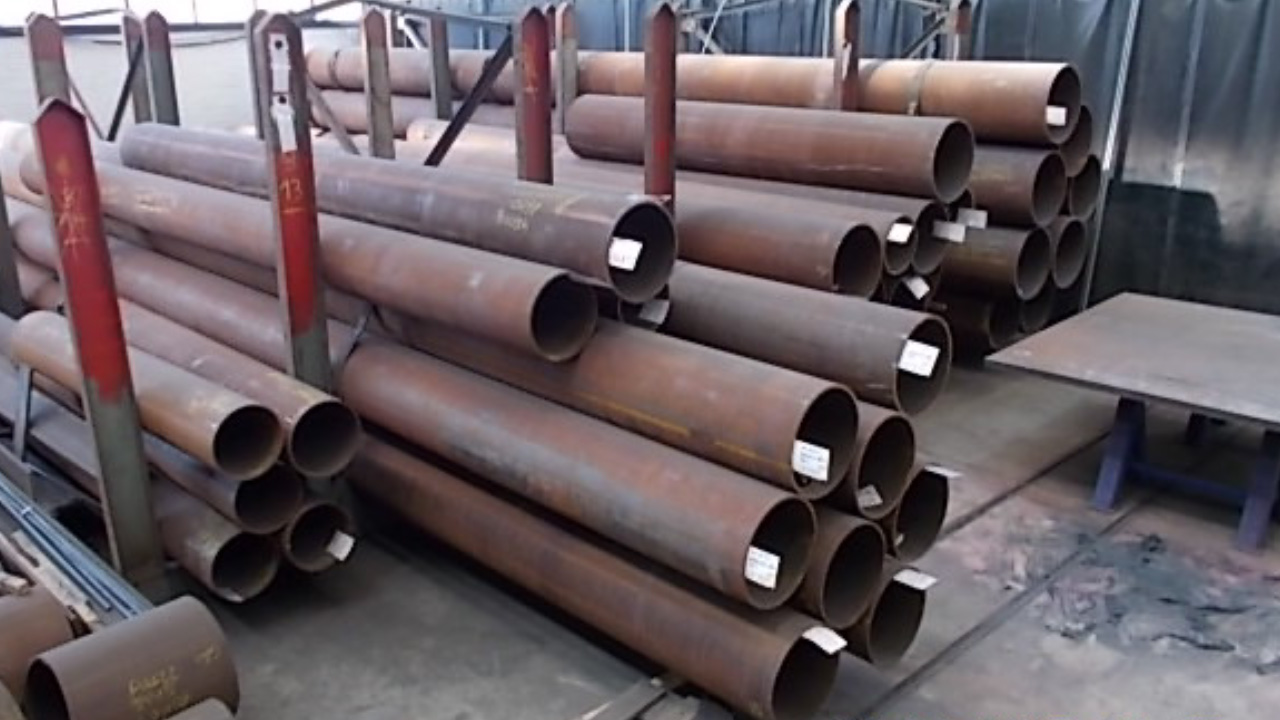

Nahtlose, verschleißfeste Standardrohre

Unsere Auswahl an verschleißfesten Rohrmaterialien

  • Abratube® 400, Abratube® 600
  • Duroxite® Verbundstahl
  • Hardox® 450–550 HB, Hardox® HiTemp, Hardox® HiAce, Hardox® HiTuf
  • Abramax® 420 Cr, Abramax® 520 Cr
  • Cobranox® 35

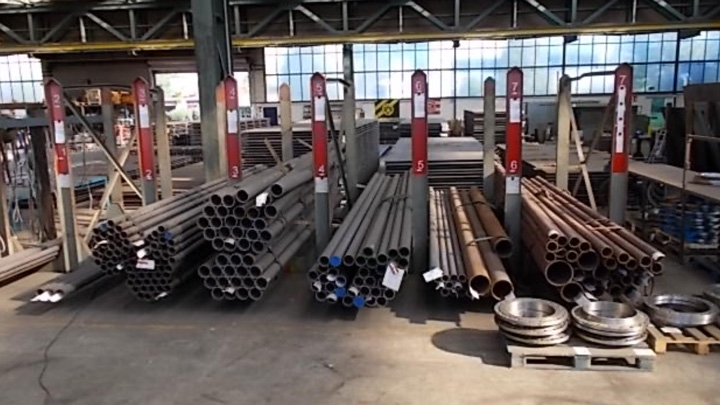

Abratube® 400

Härte: ca. 400 HB
Abmessungen: Ø 51,0 x 2,6 – Ø 153,7 x 22,2 mm

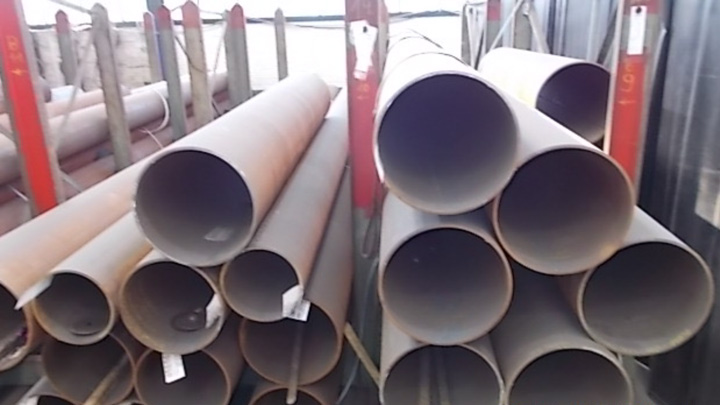

Rohre aus Abratube 600

Abratube® 600

Härte: Martensitische Innenfläche ca. 600 HB
Ferritische Außenfläche ca. 300 HB
Abmessungen: Ø 88,9 x 7,6 – Ø 508 x 12,7 mm

Mehr erfahren

WARNUNG

Durch die Induktionshärtung entsteht eine Eigenspannung in der Rohrwand. Das Rohr darf niemals in Längsrichtung geschnitten werden. Um schwere Verletzungen oder Sachschäden zu vermeiden, müssen alle Schneid- und Schweißarbeiten mit Vorsicht durchgeführt werden.

Verschleißfeste Rohrkrümmer

Besondere Spezifikationen

Material: Hitzebeständiges Material

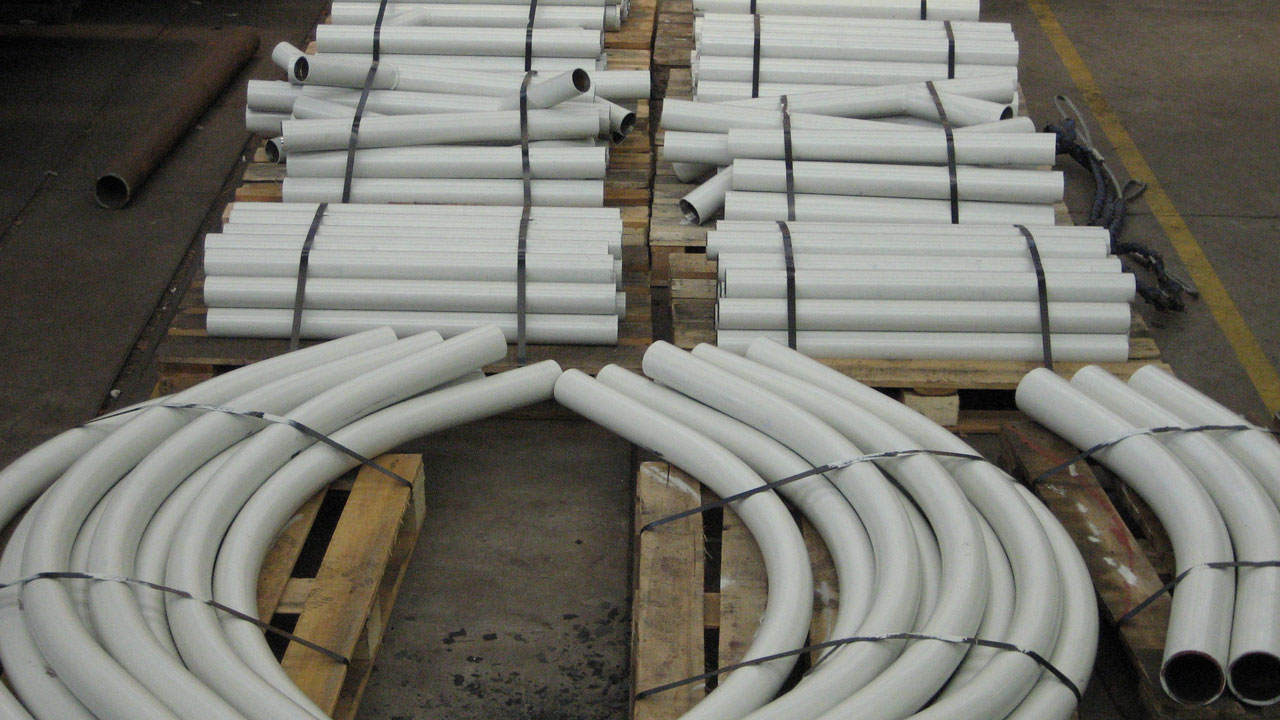

Verschleißfeste Krümmer zum Auffangen von Spänen aus dem Eisengussprozess in einem Werk, das Automobilteile herstellt.

Verschleißfeste Krümmer zum Auffangen von Spänen aus dem Eisengussprozess in einem Werk, das Automobilteile herstellt.

Abratube® 400

  • Gesamte Wand mit ca. 360 HB
  • Durchmesser von 51 bis 153 mm
  • Länge bis 6 m
  • Einwandig, nahtlos

Induktiv gehärteter Abratube 600®

  • Martensitische Innenfläche ca. 600 HB
  • Ferritische Außenfläche ca. 300 HB
  • Durchmesser von 88,9 bis 508 mm
  • Länge bis 12 m
  • Einwandig, nahtlos
  • Auf Wunsch mit Flanschen oder Krümmern

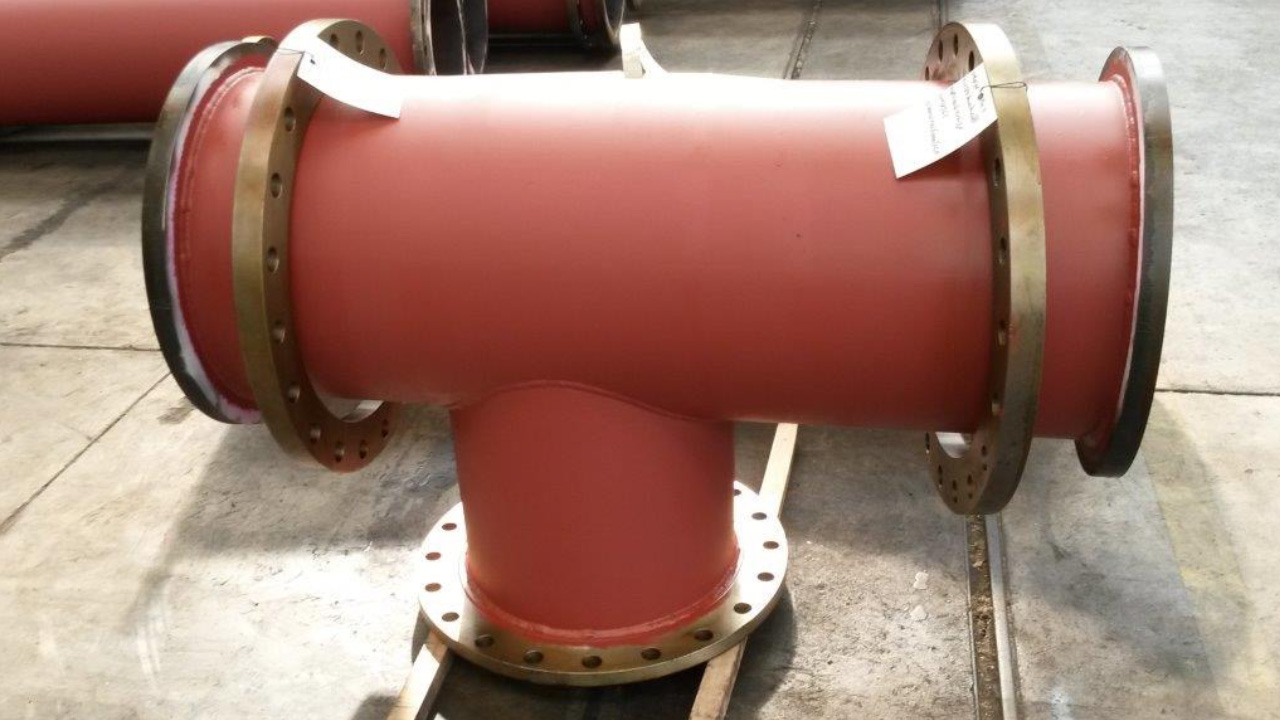

Verschleißfeste Flansche

  • Rohre können mit kundenspezifischen Flanschen ausgeführt werden.
  • Schweißnähte werden auf Kundenwunsch auch zerstörungsfrei überprüft mittels Farbeindringverfahren bzw. Magnetpulver- oder Ultraschallprüfung.

Verschleißfeste Auflagen: 45/145/245

Härte: 58–68 HRC
Abmessungen: Kundenspezifisch
Länge bis 3 m
Innen/außen verkleidet
Je nach Bedarf mit Flanschen, mit Formteilen oder als Rohrkrümmer.

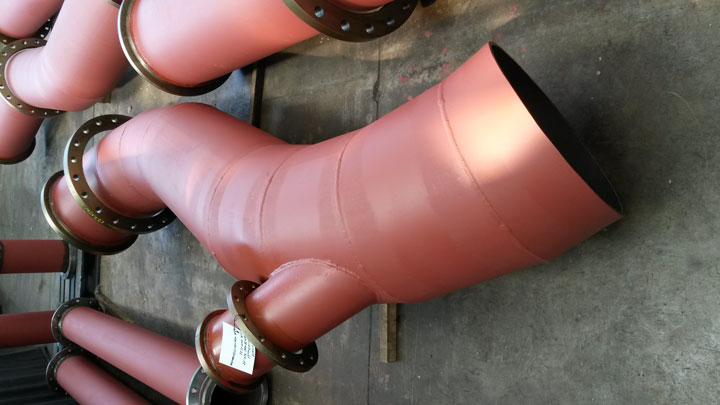

Verschleißfeste Auflage für die Bergbauindustrie: ein geschweißtes Transportrohr für Kies und Sand.

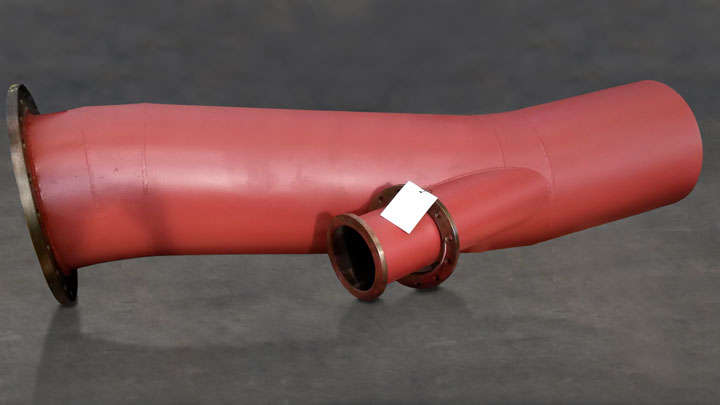

Verschleißfestes Rohr mit Auflage für die Bergbauindustrie.

Pressgebogene, verschleißfeste Rohre

Gekantete bzw. gewalzte, verschleißfeste Rohre
Rohrherstellung:

Unser verschleißfestes Rohr wird hergestellt, indem wir zunächst unser Blech in einer Blechwalzmaschine biegen und dann die Naht schweißen. Bei dickeren Wandstärken kanten wir zwei Halbschalen, die dann zu einem Rohr verschweißt werden.

Materialien: Hardox® Verschleißblech oder Abramax® Cr Stahl

Härte: 400 – 500 HB

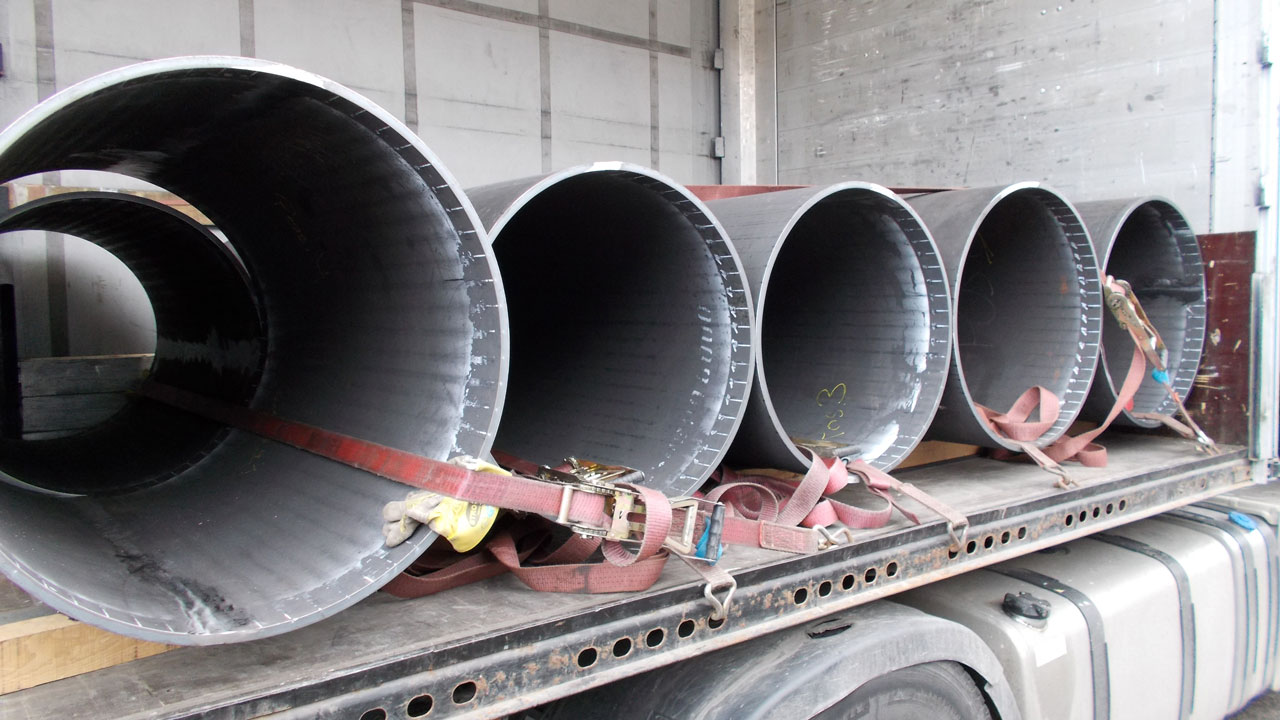

Maßgefertigte, verschleißfeste Rohre, die durch Verschweißen von zwei gekanteten Halbschalen hergestellt werden.

Maßgefertigte, verschleißfeste Rohre, die durch Verschweißen von zwei gekanteten Halbschalen hergestellt werden.

Geschweißte Rohre

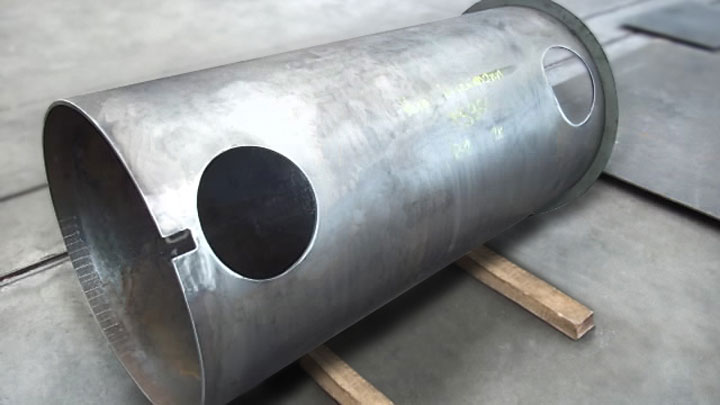

Maßgefertigtes geschweißtes Rohr aus verschleißfestem Abramax® 520 Cr Blech. Kundenspezifische Anpassung können Flansche, Öffnungen, Aussparrungen und so weiter umfassen, um die Montage vor Ort zu beschleunigen.

Rohrherstellung:

Segmente für verschleißfeste Krümmer werden von unserer 6 Achsen CNC Profilschneide- maschine bearbeitet und können auch kundenspezifische Schweißverarbeitungen umfassen.

Verschleißfeste Zyklone und Kegel

Wir nehmen gern besondere Spezifikationen entgegen:

Erfolgsbeispiel: Herstellung eines verschleißfesten Zyklons für die Holzrecyclingindustrie.

Material: Abramax® 520 Cr

Spezialanwendung mit Overlay - Auskleidungen.

Dicke: 10 mm (6+4)

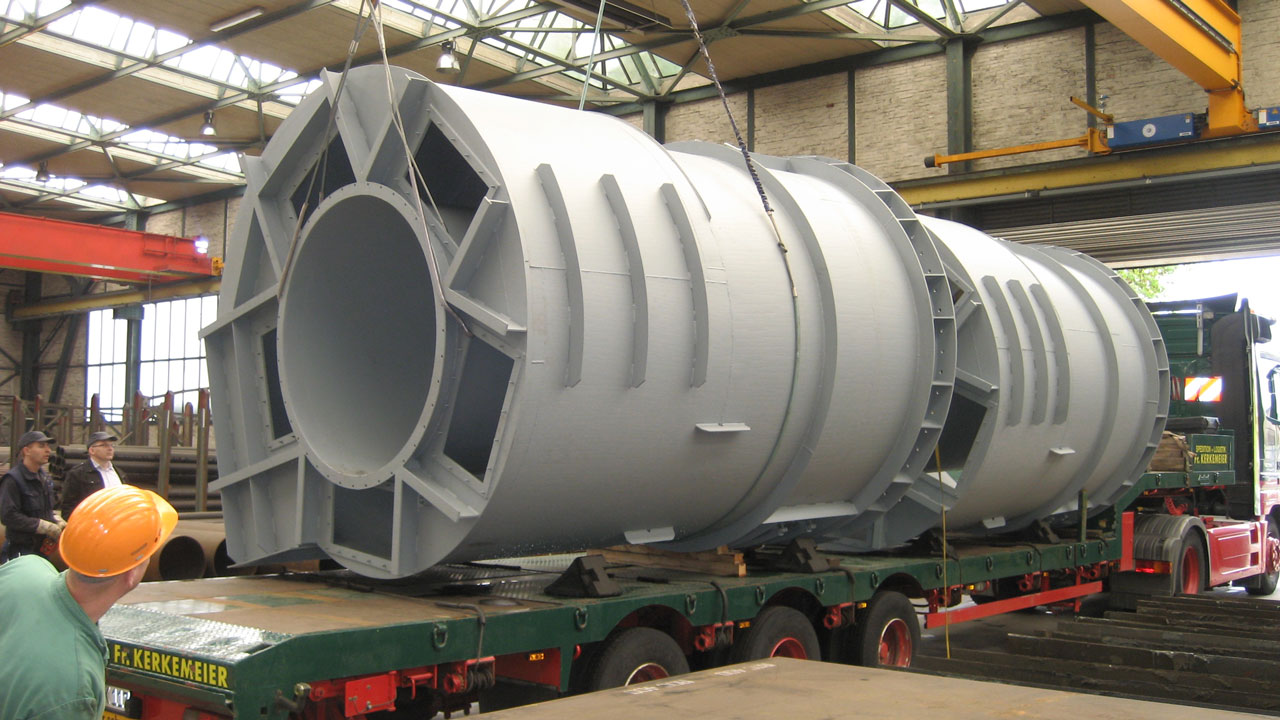

Verkleideter Zyklon, lieferfertig.

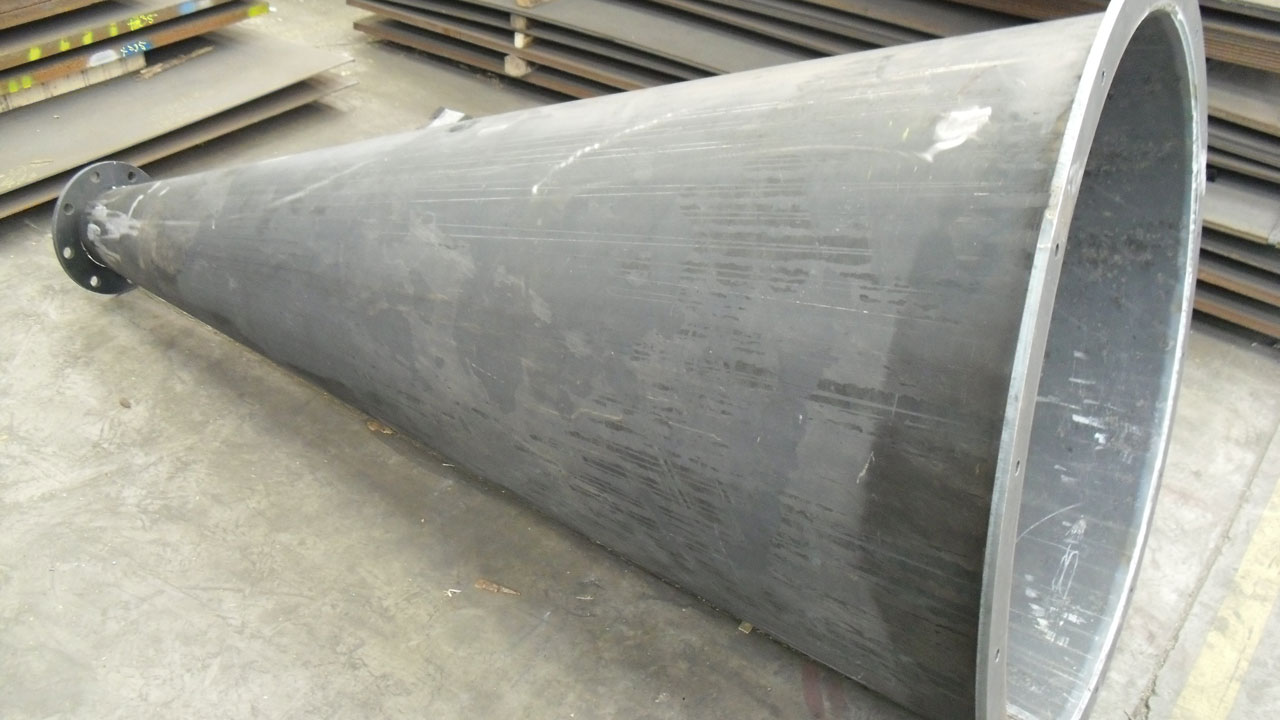

Verschleißfester Kegel.

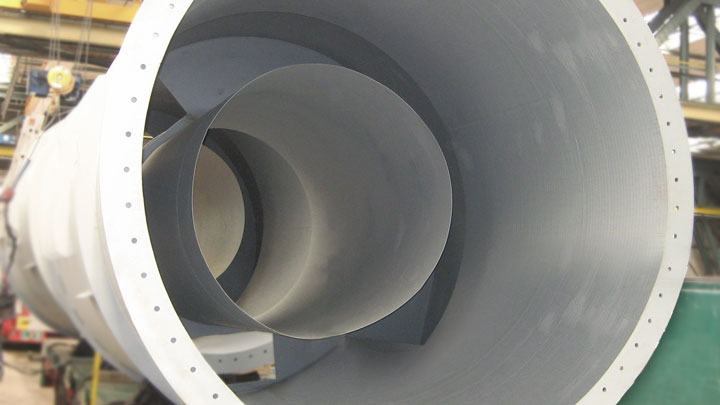

Innen verkleideter, verschleißfester Zyklon für die Holzindustrie.

Draufsicht auf innen verkleideten, verschleißfesten Zyklon für die Holzindustrie.

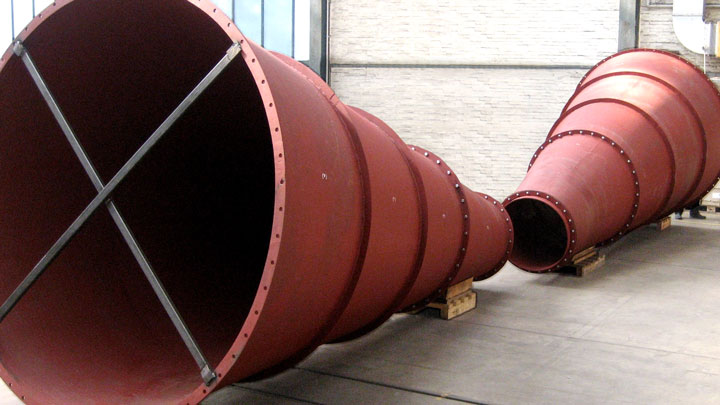

Ansicht des unteren Teils des verschleißfesten Zyklons für die Holzindustrie.

Branchen, die verschleißfeste Rohre verwenden

Verschleißfeste Rohre und Rohrleitungen von Abraservice kommen überall dort zum Einsatz, wo abrasive Materialien zwischen industriellen Prozessen fließen müssen. Zum Beispiel Schleifstaub aus einer Zementfabrik, der in einen Zyklon geleitet wird, der ebenfalls von Abraservice hergestellt werden kann. Abraservice kann Empfehlungen für verschleißfeste Rohre geben, die auf der Zusammensetzung und Abrasivität Ihrer fließenden Materialien basieren. Wir können auf zahlreiche Erfolgsgeschichten verweisen, bei denen die Lebensdauer von verschleißfesten Rohren und Rohrleitungen stark verlängert werden konnte: Ihre könnte die nächste sein.

Read more

Maßgefertigte verschleißfeste Rohre und thermisches Präzisionsschneiden

Abraservice fertigt maßgefertigte, verschleißfeste Rohre und Rohrleitungen in einer Vielzahl von Größen und Formen, um Ihre Anforderungen an die Verschleißfestigkeit erfüllen. Wir führen thermisches Präzisionsschneiden, auch Sattelschnitte, von abriebfesten Rohren aus und bieten dabei enge Toleranzen für problemloses Schweißen bei komplexen Rohrleitungssystemen.

Read more

Spezialist für verschleißfeste Rohre

Wir produzieren seit vielen Jahren Rohre für die z.B. Recycling-, Zement- und Kraftwerksindustrie. Die Anforderungen aus den jeweils unterschiedlichen Industriebereichen sind uns sehr gut bekannt. Da wir sowohl vorgefertigte Produktionslängen als auch kundenspezifische Rohrbauteile anbieten, können Sie Ihre Anforderungen so wählen, das wir Ihnen die Produkte auch einbaufertig anliefern.
